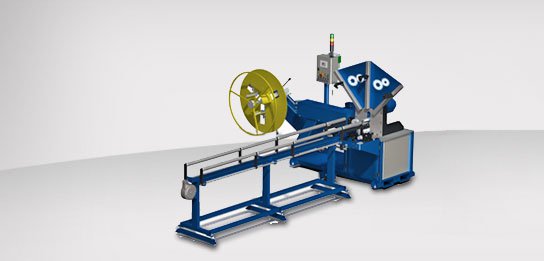

Специальный станок Spiralmatic

Станки "Spiralmatic" предназначены для стационарного изготовления спирально-фальцованных труб в цеху или непосредственно на месте установки.

Станок обладает простым управлением и низкими эксплуатационными расходами.

Технические характеристики

Электрическое оборудование

• Привод 4 кВт – Питание 400 В / 32 A
• Привод пилы 1,5 кВт – 3000 об/мин
• ПЛК Möller XC100 24 В
• Реле защиты электродвигателя и аварийный выключатель
• Сенсорный экран 3,5“ (Micro Innovation)
• Переключатель „Наладка/Выкл/Авто“
• Выключатель подачи смазки
• Аварийный выключатель
• Кнопка с подсветкой „Квитировать аварийное выключение“
• Кнопка подъема/опускания пилы
• Кнопка "Пуск"
• Кнопка "Стоп"
• Переключатель подачи пилы вперед/назад
• Программа
• Ножная педаль (подтверждение)

Конструкция станка

• Универсальный корпус HW-Flex
• Электрошкаф с достаточным резервом
• 5-валковый отбортовщик с регулировкой угла подъема
• Устройство смачивания с капельным краном; цикличное
• Деформирующий туннель с боковыми роликами
• Привод отбортовщика с ПЧ
• Ведущие ролики с регулируемым диаметром
• Синхронная пила (резка выплавлением)
• Заготовка на выходе (макс. длина 3000 мм)
• Держатель катушки со стопором
• Кабель питания 10 м
• Размеры станка: Д = 3300; Ш = 2100; В = 1750 мм
• Размеры выходного стола: Д = 3420; Ш = 750; В = 1010 мм
• Цвет корпуса – Ral 5010 ярко-голубой
• Цвет шкафа управления – Ral 7035 легкий серый
• Вес ок. 2100 кг

Дополнительное оборудование

• Цвет - по желанию
• Электрическое оборудование Siemens
• Подключение без нейтрального провода
• Другие параметры сети
• Разъем Profibus
• Контроль уровня охлаждающей жидкости
