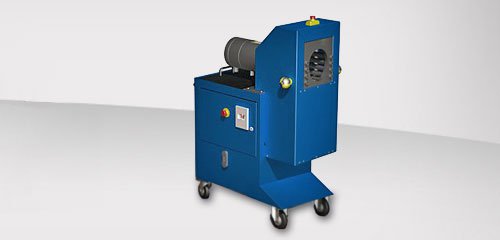

Станок для радиального обжима Tubax cерии Easy
Сделать запрос на TubaxРазвальцовка, обжатие, сворачивание (вовнутрь и наружу) концов труб.
Компактный станок идеально подходит в качестве приставного агрегата. Возможно индивидуальное применение благодаря большому диапазону обрабатываемых диаметров.
Технические характеристики
Модуль деформирования | |
Диаметр трубы, мм | 20* |
Длина деформирования (макс.), мм | 100* |
Толщина стенки трубы (макс), мм | 4* |
Осевой шаг | ∅100 x 100мм – 19т |
Ход зажима | ∅120 x 100мм – 27т |
Среднее время цикла, с | ~4 |
* в зависимости от инструмента |
Гидравлическое оборудование | |
Емкость бака, л | 50 |
Объемная подача, л/мин | 13 |
Давление, бар | 240 |
Двигатель | 4 кВт – Питание 400В / 16A |
Электромагнитные клапаны | 24 В Bosch Rexroth |
Электрическое оборудование
- ПЛК Möller easy control
- Выключатель питания
- Выключатель системы управления
- Аварийный выключатель
- Кнопка с подсветкой „Квитировать аварийное выключение“
- Сигнальная лампа „Достигнута позиция зажима“
- Двуручное управление
Конструкция станка
- Компактный корпус со встроенной электрической и гидравлической системой
- Инструментальный магазин
- Модуль деформирования с посадочным местом под инструмент
- Устройство быстрой смены инструмента с предохранительным кожухом
- Управление подачей и обратным ходом с помощью маховика со шкалой
- Зажимное устройство с посадочным местом под инструмент
- Размеры вертикального варианта: Д = 910; Ш = 540; В = 1400 мм
- Цвет корпуса – Ral 5010 ярко-голубой
- Цвет модуля деформирования, инструментального магазина и зажимного устройства – смолисто-черный
- Вес ок. 550 кг
Дополнительное оборудование
- Цвет - по желанию
- Электрическое оборудование Siemens
- Аварийное отключение через реле защиты
- Подключение без нейтрального провода
- Счетчик деталей, простой
- Диаметр трубы 10 – 200 мм
- Ограничение обратного хода зажимного устройства через маховик со шкалой
