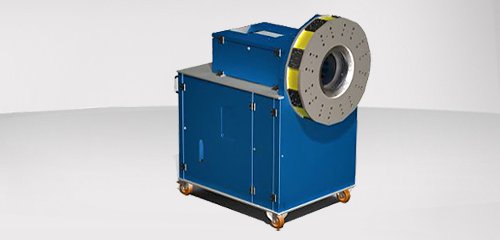

Станки и комплексы для резки труб и прутков: Tubecut-IO S
Сделать запрос на Tubecut-IO S

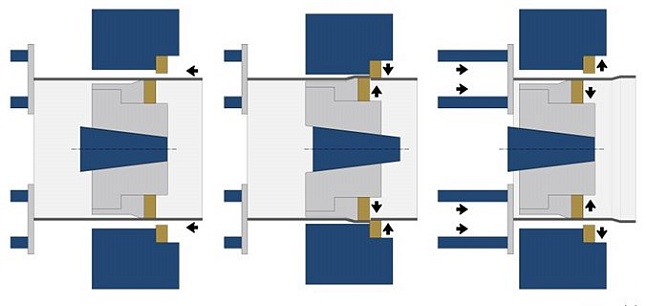

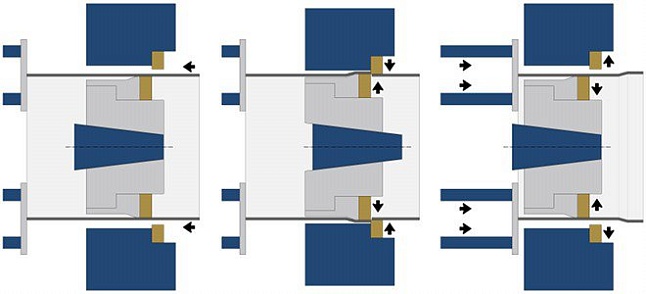

Резка внутренним и внешним инструментом происходит очень быстро, без применения эмульсии или масел; при этом разрез получается без заусенцев.
Минимальное стирание резцов при затачивании.
Станок подходит для нарезки прутков, а также для обрезки после предварительной обработки.
Технические характеристики
| Модуль деформирования | |
| Диаметр трубы, мм | 20...200* |
| Длина разреза (макс.), мм | 400* |
| Толщина стенки трубы (макс), мм | 3* |
| Осевой шаг | ∅100 x 150 мм – 24 т |
| Радиальный шаг | 8x – ∅70 x 60 мм – 12 т |
| Поворотный внутренний и внешний инструмент, ° | 22,5 |
| Среднее время цикла, с | ~3 |
| * в зависимости от инструмента | |
| Гидравлическое оборудование | |
| Емкость бака, л | 63 |
| Объемная подача, л/мин | 16 |
| Давление, бар | 3* |
| Двигатель | 5,5 кВт – Питание 400В / 16A |
| Электромагнитные клапаны | 24 В Bosch Rexroth |
Электрическое оборудование
- ПЛК Möller easy control
- Программа резки
- Реле защиты электродвигателя и аварийный выключатель
- Поворотный переключатель "Пневмовыталкиватель"
- Ножная педаль
Конструкция станка
- Универсальный корпус HW-Flex
- Электрошкаф с достаточным резервом
- Гидравлический агрегат крепится к корпусу винтами
- Горизонтальное режущее устройство
- Система быстрой смены внутренних инструментов и цанги
- Устройство быстрой смены внешних резцов
- Пневматический выталкиватель отрезанной трубы
- Место соединения суппорта трубы (обрезка гнутых труб)
- Управление подачей и отводом внутреннего инструмента осуществляется с помощью маховика со шкалой
- Размеры: Д = 1200; B = 830; В = 1450 мм
- Цвет корпуса – Ral 5010 ярко-голубой
- Цвет электрошкафа – Ral 7035 лекгий серый
- Цвет устройства ввода-вывода – смолисто-черный с полировкой
- Вес ок. 750 кг
Дополнительное оборудование
- Цвет - по желанию
- Электрическое оборудование Siemens
- Подключение без нейтрального провода
- Другие параметры сети
- Подключение к управлению роботом RS232
- Разъем Profibus
- Счетчик деталей, простой
- Маслоохладитель
- Масляная ванна
- Централизованная смазка поверхностей скольжения (Pico)
- Централизованная смазка поверхностей скольжения (Vogel)
- Контроль уровня смазки
- Контроль уровня и температуры масла
- Контроль загрязнения фильтра

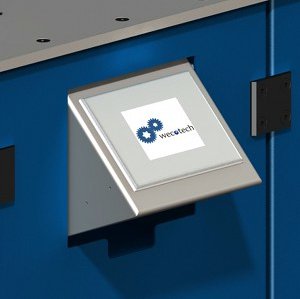

- Система измерений абсолютных перемещений внутреннего и внешнего инструмента с сенсорным экраном 5,7“ (Micro Innovation)
- Система измерений абсолютных перемещений внутреннего и внешнего инструмента с сенсорным экраном 5,7“ (Micro Innovation)
- Программа ЧПУ и управления инструментами
- Двуручное управление с отдельным пультом
- Осевой шаг 150 мм – 11 т (до -50% времени цикла)
- Осевой шаг 150 мм – 34 т (до +50% времени цикла)
- Увеличенная мощность 7,5 кВт – 20 л/мин
- Увеличенная мощность 11 кВт – 25 л/мин
Производитель: Wecotech
Сделать запрос на Tubecut-IO S
Tubecut-IO S - революционная концепция резки круглых и фигурных труб.
Особенности Tubecut-IO S:
- для круглых и фигурных труб
- резка труб и прутков Ø 20...200мм
- максимальная длина разреза 400мм
- толщина стенки трубы - до 3мм
- поворотный внутренний и внешний инструмент
