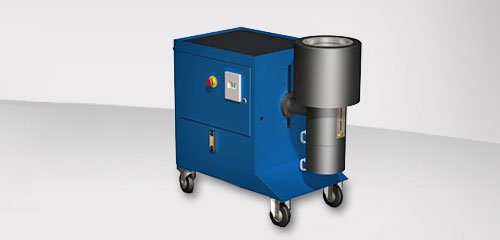

Станок для радиального обжима Tubin cерии Easy
Сделать запрос на TubinРазвальцовка концов труб, калибровка концов труб после изгиба и/или сварки (овальные инструменты), а также производство и соединение труб и колец. Редуцирование трубы.
Индивидуальное применение благодаря большому диапазону обрабатываемых диаметров.
Технические характеристики
Модуль деформирования | |
Диаметр трубы, мм | 10...140* |
Длина деформирования (макс), мм | 100* |
Толщина стенки трубы (макс), мм | 4* |
Осевой шаг | ∅100 x 100мм – 19т |
Шаг обжатия с макс. 5° | при ∅14мм* |
Среднее время цикла, с | ~4 |
* в зависимости от инструмента |
Гидравлическое оборудование | |
Емкость бака, л | 50 |
Объемная подача, л/мин | 13 |
Давление, бар | 240 |
Двигатель | 4 кВт – Питание 400В / 16A |
Электромагнитные клапаны | 230 В Bosch Rexroth |
Электрическое оборудование
- ПЛК Möller Easy control
- Реле защиты электродвигателя и аварийный выключатель
- Ножная педаль
Конструкция станка
- Компактный корпус со встроенной электрической и гидравлической системой
- Место подключения горизонтальной и вертикальной рабочей зоны

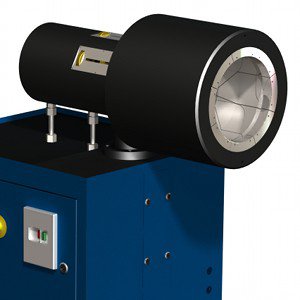

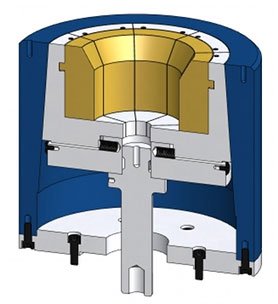

- Компактный модуль обжатия
- Настройка подачи с помощью маховика со шкалой
- Держатель для стального установочного инструмента
- Размеры вертикального варианта: Д = 1070; Ш = 530; В = 925мм
- Цвет корпуса – Ral 5010 ярко-голубой
- Цвет модуля развальцовки – смолисто-черный
- Вес ок. 450 кг
Дополнительное оборудование
- Цвет - по желанию
- Импульсное управление (минимизация отпечатков сегментов)
- Электрическое оборудование Siemens (в том числе импульсного управления)
- Аварийное отключение через реле защиты
- Подключение без нейтрального провода
- Счетчик деталей, простой
- Горизонтальный вариант: Д = 950; Ш = 530; В = 1450мм
- Диаметр трубы, макс. 190мм
- Ограничение обратного хода через маховик со шкалой
- Формовка торца
- Tube-Form ELE
- AST 30
- AST 80-100-122
- E-SHAPE
- E-FORM
- 3-RUNNER
- Радиальный обжим: cерия Easy
- Tubex
- Tubin
- Tubimatic UNO
- Tubimatic DUO
- Tubax
- Радиальный обжим: cерия Universal
- Tubex-U
- Tubin-U
- Tubimatic-U UNO
- Tubimatic-U DUO
- Tubimatic-U TRE
- Tubimatic-IO
- Tubimatic-AX
- Tubex-IO
- Tubex-IO S
- Tubax-U
- Радиальный обжим: cерия WECO
- Wecomatic-IO 11KW...33KW
- Wecobender-IO
- Зиговка
- Tubiroll-2R
- Tubirax
- КИМ
Tubin – обжатие и калибровка концов труб после сгиба и/или сварки.
Особенности Tubin:
- обжатие концов труб
- труба ∅10...140 мм
- толщина стенки - до 4 мм
- длина деформирования - до 100 мм
О редуцировании трубы
Редуцирование трубы – процесс уменьшения диаметра трубы на концах, или процесс уменьшения толщины стенок трубы. Широко используется в производстве соединений труб различных типов.
Помимо изменения диаметра на меньший, процесс редуцирования труб можно также использовать для калибровки. Станки швейцарской компании Wecotech являются признанными лидерами среди оборудования, позволяющего проводить операции от простого редуцирования трубы с уменьшением диаметра до 50% от первоначального, до высокоточной калибровки трубы.
