Лазерные комплексы для раскроя труб и профиля: СО2-лазер LT14-LT24

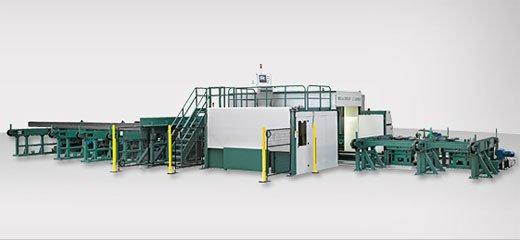

Система лазерного раскроя LT14 - LT24 это системs автоматической лазерной резки трубы которая воплощает в большом масштабе весь опыт и наработки компании, опробованные и используемые во всех других станках лазерного раскроя.

Возможные версии данного станка - это:

• LT-14" для обработки труб до 355 мм в диаметре (мин. 25,4 мм) и максимальным весом 100кг/м и версии
• LT-24" способный обрабатывать трубы до 610мм в диаметре (мин. 50 мм) и с максимальным весом 300кг/м

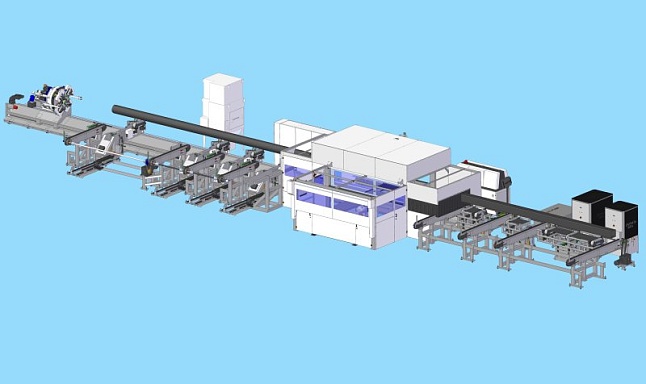

Загрузочное приспособление (стандартной длинны трубы 12,5 м (опционально до 18,0 м на LT24)) способно последовательно отбирать, измерять и передвигать трубу различных форм и размеров по рабочей линии.

Система управления и обработкой трубы, начиная от линии загрузки до области резки, состоит из блоков и осей ЧПУ, которые полностью управляют поворотом и поддержанием трубы. Скорость обработки может варьироваться и автоматически выбирается в зависимости от веса трубы. После подачи трубы в загрузчик, труба фиксируется и в тот же самое время ориентируется набором конвейеров для требуемого расположения в области обработки.

Труба зажимается задней кареткой и далее отпускается только в конце всей обработки. Каретка перемещает трубу вдоль всей линии, постоянно поддерживая ее 2-мя рабочими шпинделями.

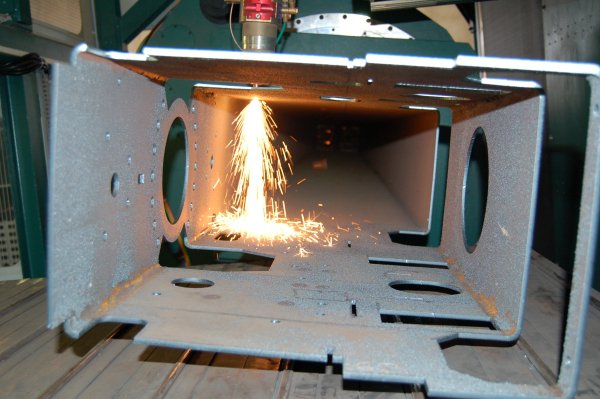

Каретка в составе со шпинделями манипулируя трубой вдоль всего пути обработки и конкретно в области резки так, чтоб 5-ти осевая головка смогла обработать все части трубы, как до так и после шпинделей.

Несколько поддерживающих систем расположенных вдоль пути движения заготовки являются саморегулирующимися и активными – это значит что они способны поддерживать заготовку в процессе вращения и передвижения для того чтоб избежать/минимизировать возможные деформации вызванные весом трубы. Они полностью управляются ЧПУ осями. Поддерживающие системы отходят от трубы только для предоставления каретки возможности уйти обратно в процессе обработки.

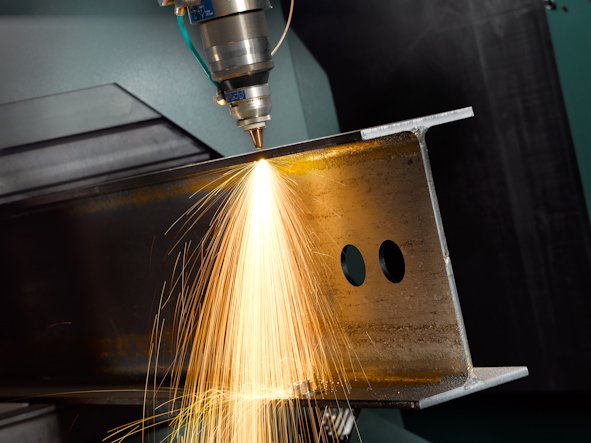

Программирование и перемещение основных элементов лазерной системы LT14-LT24 берут начало с консоли управления, на которой показаны схемы и текущее положение состояния всех устройств. Технологическая база данных позволяет осуществлять высококачественную лазерную резку на толщинах до 16мм.

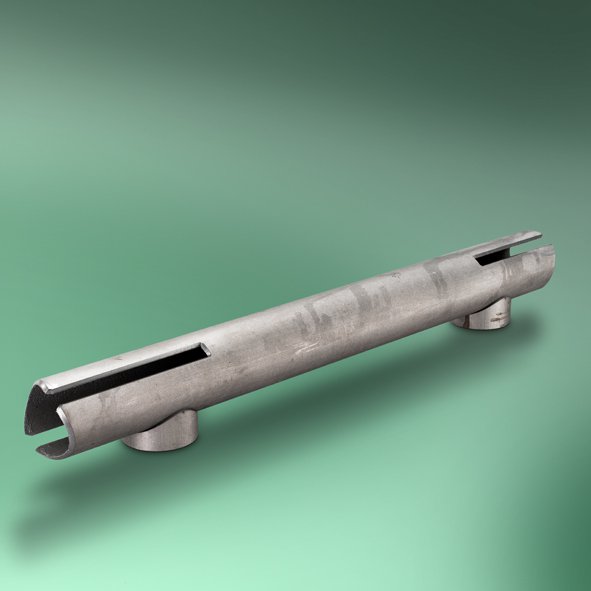

Возможность эффективно и последовательно создавать любые геометрии реза на трубах означает, что Система лазерного раскроя LT14-LT24 является революцией в изготовлении трубных конструкций используемых в различных областях потребления: сельскохозяйственное оборудование, судостроение, нефтегазовая индустрия добычи и транспортировки, подъемные краны.

Технические решения

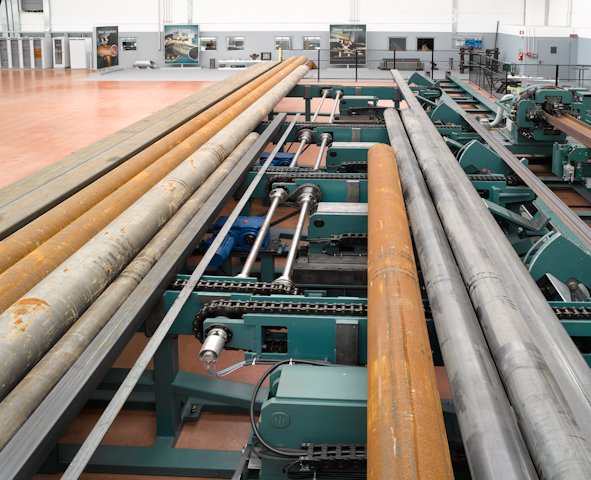

Цепочный загрузчик и разгрузочный модуль: оба модуля оперируют заготовкой от 12,5м до 18м в длину (минимальный размер 600мм в длину, до 4000м) и позволяют обрабатывать всю поверхность заготовки.

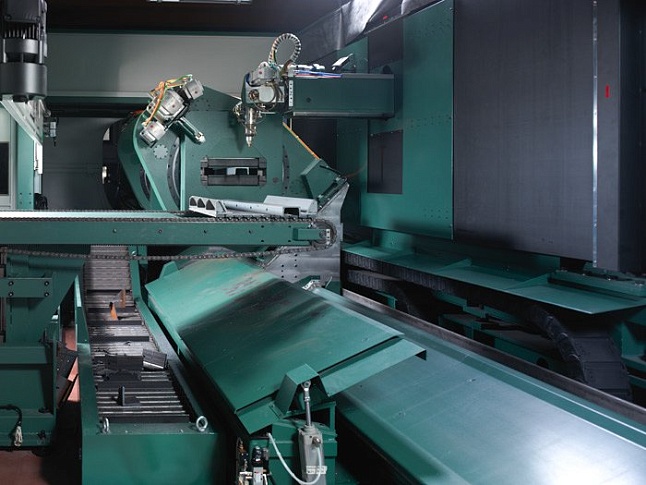

Разгрузочное устройство для маленьких деталей (до 3200мм): оно ускоряет сбор окончательно обработанных деталей и позволяет собирать образцы на полностью моторизированный конвейер. Устройство поддержки управляемое сервомотором: следуя профилю и постоянно поддерживая трубу между зажимными патронами, таким образом, ограничивая возможную деформацию, связанную с весом заготовки.

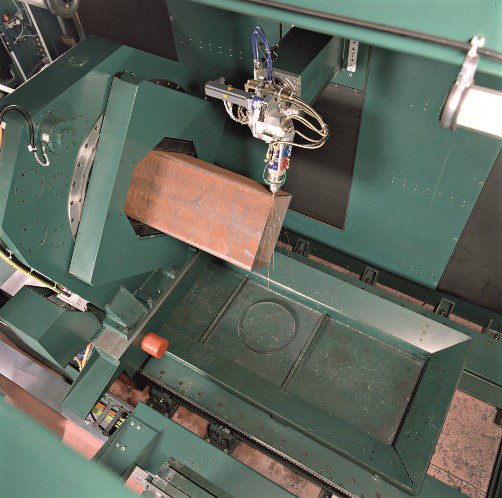

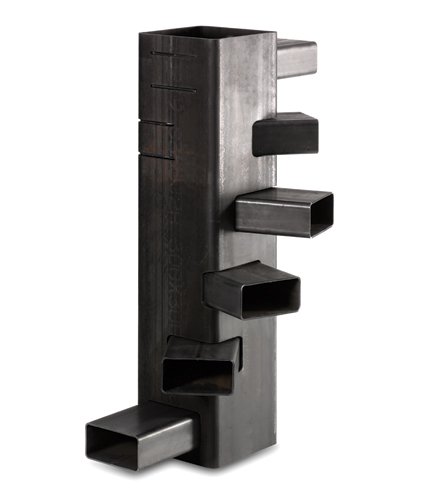

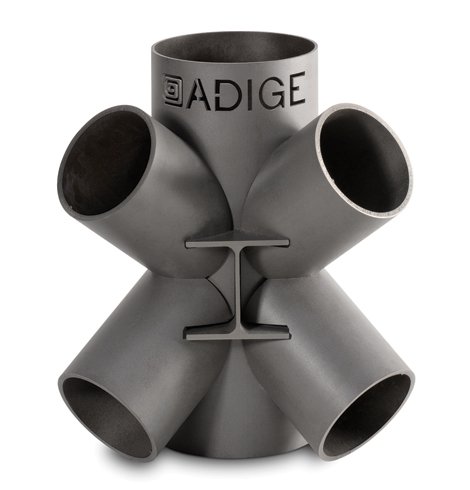

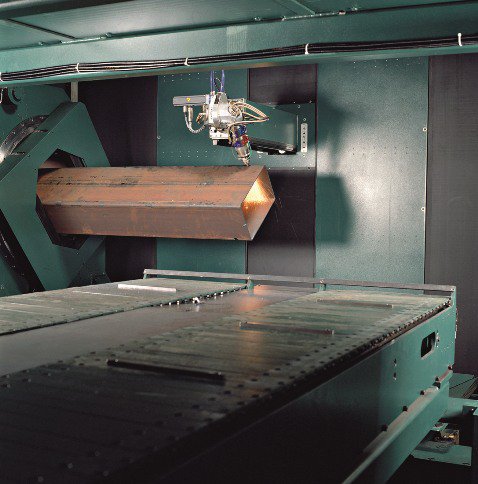

Наклоняемая рабочая голова для 3D обработки/производства: необходимо понимать основное назначение данного механизма это пример точной подгонки обработанных лазером труб в местах соединения для упрощения сбора конструкций и дальнейшей сварки.

Связь со встроенной системой измерения: система обладает возможностью заметить разницу между ожидаемым профилем и реально загруженным таким образом высчитывая автоматически необходимую компенсацию для получения более точной обработки, что повышает в целом точной всей системы
