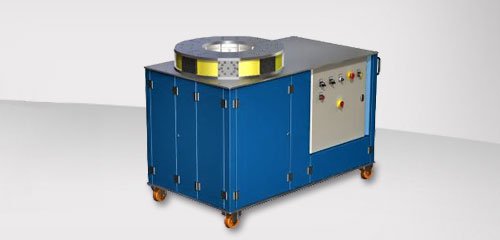

Станок для радиального обжима Tubex-IO cерии Universal
Сделать запрос на Tubex-IOСтанок "Tubex-IO" предназначен для комбинированной обработки концов труб с небольшой степенью деформирования двумя инструментами: внутренним и внешним, выполняет точную деформацию, развальцовку, обжатие, зиговку, отбортовку, фланцевание и тиснение круглых и фигурных труб.
Станки оснащены большой рабочей зоной O 20 – 200 мм или O 20 – 400 мм.
Технические характеристики
Модуль деформирования | |
Диаметр трубы, мм | 20...200* |
Длина деформирования макс., мм | 100* |
Толщина стенки трубы, макс., мм | 4* |
Осевой шаг | ∅100 x 150 мм – 24 т |
Шаг деформирования | при ∅26мм* |
Радиальный шаг | 8x ∅70 x 60 мм – 12 т |
Среднее время цикла, с | ~5 |
* в зависимости от инструмента |
Гидравлическое оборудование | |
Емкость бака, л | 63 |
Объемная подача, л/мин | 16 |
Давление, бар | 300 |
Двигатель | 5,5кВт – Питание 400В / 16A |
Электромагнитные клапаны | 24В Bosch Rexroth |
Электрическое оборудование
- ПЛК Möller XC100 24В
- Программа управления внешним/внутренним инструментом
- Импульсное управление (минимизация отпечатков сегментов)
- Выключатель питания
- Выключатель системы управления
- Аварийный выключатель
- Кнопка с подсветкой „Квитировать аварийное выключение“
- Потенциометр (импульсная регулировка количества шагов деформации)
- Переключатель выбора программы
- Ножная педаль
Конструкция станка
- Универсальный корпус HW-Flex
- Электрошкаф с достаточным резервом
- Гидравлический агрегат крепится к корпусу винтами

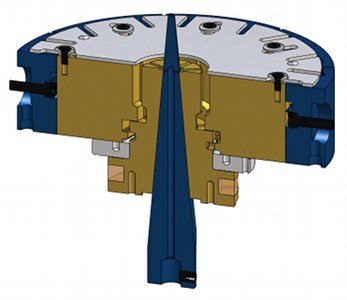

- Вертикальный модуль внешнего и внутреннего деформирования
- Система быстрой смены основных инструментов и цанги
- Быстросменное соединение для установки внешних инструментов
- Управление подачей и обратным ходом с помощью маховика со шкалой
- Размеры: Д = 1600; Ш = 850; В = 1100 мм
- Цвет корпуса – Ral 5010 ярко-голубой
- Цвет шкафа управления – Ral 7035 лекгий серый
- Цвет модуля деформирования – смолисто-черный с полировкой
- Вес ок. 700 кг
Дополнительное оборудование
- Цвет - по желанию
- Электрическое оборудование Siemens
- Подключение без нейтрального провода
- Другие параметры сети
- Подключение к управлению роботом RS232
- Разъем Profibus
- Переключатель „Количество этапов формования“
- Счетчик деталей, простой
- Маслоохладитель
- Масляная ванна
- Централизованная смазка поверхностей скольжения (Pico)
- Централизованная смазка поверхностей скольжения (Vogel)
- Контроль уровня смазки
- Контроль уровня и температуры масла
- Контроль загрязнения фильтра

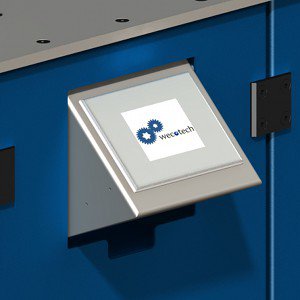

- Система измерений абсолютных перемещений внутреннего и внешнего инструмента с сенсорным экраном 5,7“ (Micro Innovation)
- Система измерений абсолютных перемещений внутреннего и внешнего инструмента с сенсорным экраном 5,7“ (Micro Innovation)
- Решетка с защитной световой завесой
- Двуручное управление
- Двуручное управление с отдельным пультом
- Диаметр трубы, макс. 400 мм
- Диаметр трубы, макс. 600 мм
- Длина деформирования макс. 200 мм

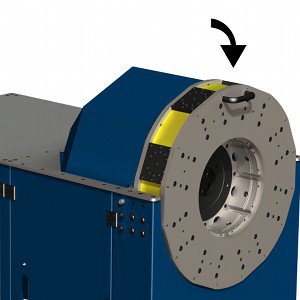

- Головка для горизонтальной и вертикальной рабочей зоны
- Программа ЧПУ и управления инструментами
- Осевой шаг 150 мм – 11 т (до -25% времени цикла)
- Осевой шаг 150 мм – 34 т (до +50% времени цикла)
- Увеличенная мощность 7,5 кВт – 20 л/мин
- Увеличенная мощность 11 кВт – 25 л/мин
- Формовка торца
- Tube-Form ELE
- AST 30
- AST 80-100-122
- E-SHAPE
- E-FORM
- 3-RUNNER
- Радиальный обжим: cерия Easy
- Tubex
- Tubin
- Tubimatic UNO
- Tubimatic DUO
- Tubax
- Радиальный обжим: cерия Universal
- Tubex-U
- Tubin-U
- Tubimatic-U UNO
- Tubimatic-U DUO
- Tubimatic-U TRE
- Tubimatic-IO
- Tubimatic-AX
- Tubex-IO
- Tubex-IO S
- Tubax-U
- Радиальный обжим: cерия WECO
- Wecomatic-IO 11KW...33KW
- Wecobender-IO
- Зиговка
- Tubiroll-2R
- Tubirax
- КИМ
Tubex-IO - для комбинированной обработки концов труб с небольшой степенью деформирования двумя инструментами.
Особенности Tubex-IO:
- внутренний и внешний инструмент
- развальцовка, обжатие, зиговка, отбортовка, фланцевание и тиснение
- трубы ∅20...200мм, в основном круглые
