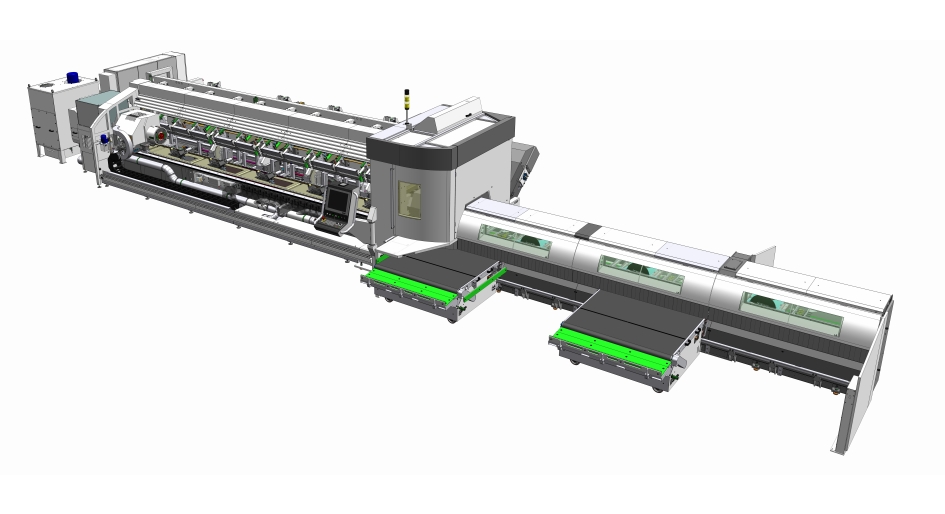

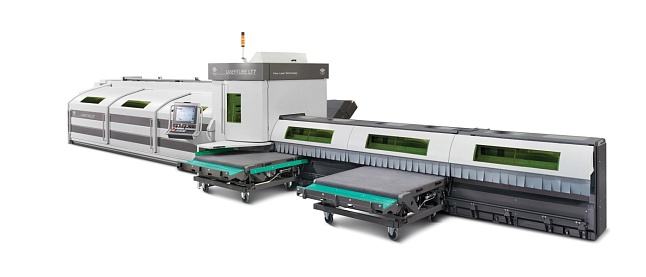

Волоконный лазер LT7

Сделать запрос на LT7

  • обработка круглой трубы ∅ макс. 152,4 мм
  • обработка квадратной трубы макс.152,4 х 152,4 мм
  • открытые и специальные профили
  • вес прутка до 23 кг/м
  • полностью автоматические регулировки
  • загрузка связкой и отдельными профилями
  • три позиции выгрузки
  • резка 3D
  • источник волоконного лазера 3 кВт

более широкий диапазон работы:
больше возможностей

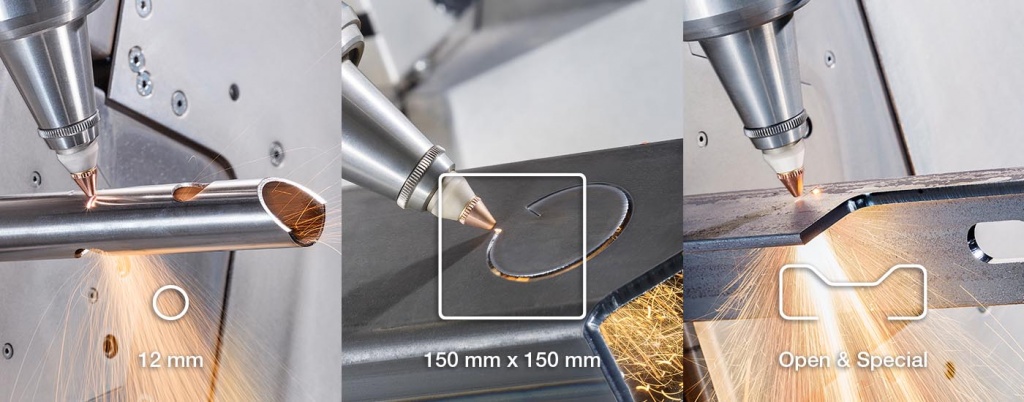

Стандартные возможности станка LT7 позволяют резать с одинаковой легкостью трубы с круглым, квадратным, прямоугольным сечением, трубы с особыми сечениями и открытые профили весом до 23 кг/м и диаметром от 12 мм. до 152,4 мм.


Производительность: новый уровень технологий

Механическая прочность всей установки позволяет выдерживать высокие ускорения в любых условиях, не снижая точности обработок.

Система Active Tilt: ...и скорость стала еще выше

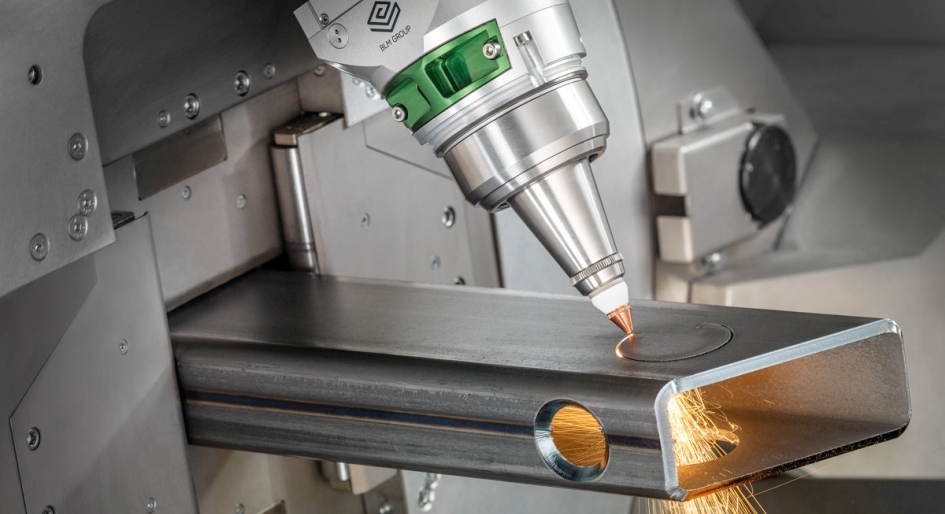

Движение, позволяющее настроить режущую головку, позволяет достичь немыслимой до сегодняшнего дня скорости. Особенно на трубах с тонкими стенками и малых размеров.

Гибкость на 360°

Возможность работать в автономном режиме с погрузчиком связки.
Возможность работать с маленькими партиями, вручную загрузив небольшое количество стержней.
Возможность загружать особые и/или открытые профили без проблем управления ими.
Возможность подсоединять станок к внешним роботизированным системам загрузки и автоматизированным складам.
Возможность выгрузки коротких или длинных деталей, на передней или задней стороне линии, разделяя обрезки.
Не прерывая производственного цикла.


Моментальная готовность станка к любой новой продукции.

Все в автоматическом режиме! Без необходимости в остановке станка!

Завершив обработку партии, LT7 меняет свою конфигурацию для производства следующей партии: погрузчик, задний шпиндель, передний люнет и промежуточные поддерживающие опоры автоматически адаптируются к резке нового сечения, независимо от того, какое оно - круглое, особое или это открытый профиль.

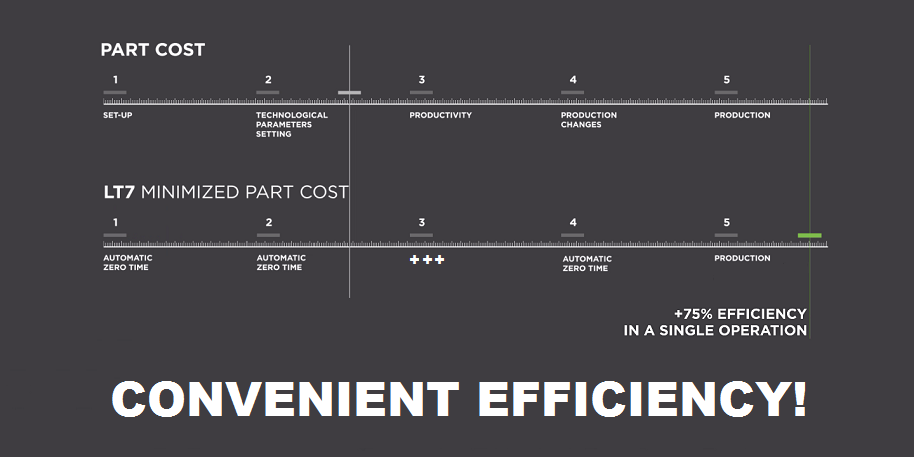

LT7 = минимальная себестоимость детали

Скорость обработки. Обнуление времени смены производства. Безопасность выполненной обработки. Все это вместе приравнивается к минимальным удельным затратам. Уникальная возможность. Теперь и это возможно.


Конфигурация для работы 24/7

Цепи загрузки извлекаются за несколько секунд из заднего погрузчика и могут использоваться для подсоединения станка к внешним роботизированным системам загрузки и автоматическим складам.

Автоматическая загрузка: всегда самый короткий путь

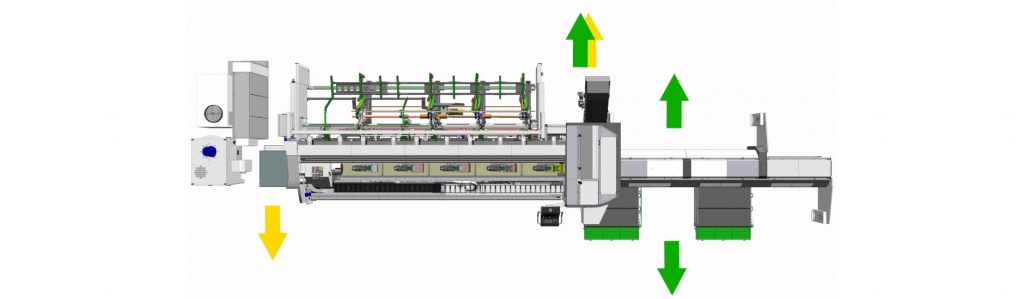

Нет необходимости в ручных регулировках на заднем погрузчике станка для всей гаммы обрабатываемых сечений. Свободный доступ к задней стороне и к верхней части станка, позволяющие приблизиться к станку непосредственно с мостовым краном или электрокаром.

Множественная выгрузка: если знаешь где она, искать её нет необходимости

Три программируемые позиции выгрузки, позволяющие разделять разные детали и экономить время. Смена ящика не требует дополнительного времени, это можно делать не прерывая производственного процесса. Обрезки также можно собирать в отдельные независимые внешние ящики, опорожняя их не останавливая работу станка.


Трубы легкие или тяжелые: результаты всегда безукоризненные.

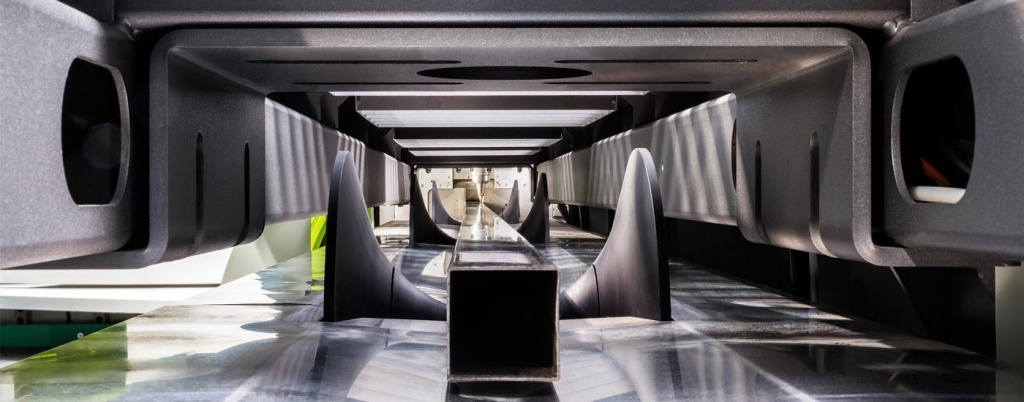

С любым типом трубы гарантируется высокая производительность и надежность процесса. Благодаря промежуточным поддерживающим опорам с профильными шаблонами, автоматически регулирующимися в зависимости от трубы, которую предстоит резать, трубы с тонкой стенкой и гибкие эффективно направляются и поддерживаются с боковых сторон во время быстрого вращения. Трубы тяжелые и жесткие могут свободно перемещаться на скользящих стальных роликах.

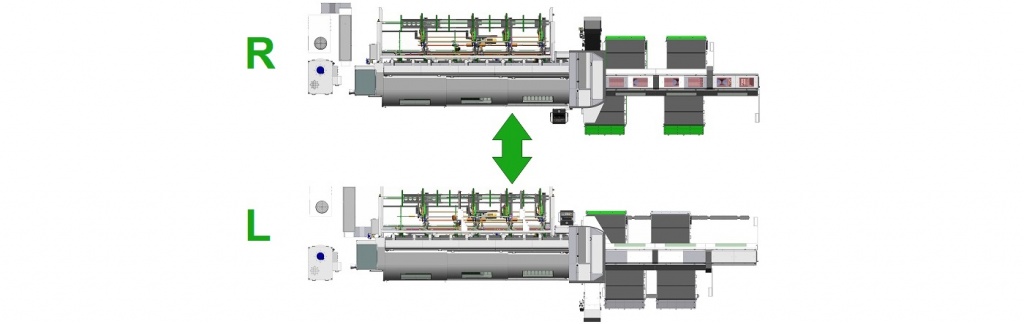

Удваивается кол-во конфигураций, увеличивается выбор


Детали - короткие или длинные: меняется выгрузка, но качество остается неизменным.

Детали всегда располагаются на разгрузочной платформе во время обработки. Для длинных деталей автоматически активируются профильные шаблоны, обеспечивающие дополнительную боковую поддержку и позволяя, таким образом, использовать блестящие динамические возможности станка.


Active Tools

Active Tools (активные инструменты): упростить и повысить надежность процесса обработки труб.

 Active Marking
Необходимо прослеживать производство и идентифицировать каждое отдельное изделие? Active Marking поможет в маркировке изделий. Достаточно определить зоны, которые предназначены для введения текста или данных, а Lasertube сам добавит полученные в реальном времени значения: время, число, прогрессивный номер изделия, а также идентификационный номер и название заказа. Удобно и продуктивно!
 Active Piercing
Повышение производительности при работе с толстыми материалами возможно благодаря быстрому и оптимальному сверлению, управляемому посредством Active Piercing. Надежность и прочность сверления обеспечена и при работе с материалами различного качества и толщины. Неподражаемо!
 Active Scan
Это последнее решение позволяет компенсировать погрешности, вызванные искривлениями труб. При деформации трубы или при ее твердости, которые не позволяют эффективно поместить ее посредством механических органов опоры и направления, Active Scan предупреждает об ошибках позиционирования отрезных форм на изделиях. Пока машина обрабатывает другое изделие, это оптическое устройство извлекает корректировочные значения, соблюдающие требуемые допуски, для введения в программу изделия. Завидная точность!
 Active Speed
Высокое качество резки с самого первого изделия! Быстро достичь высокого качества резки для всех видов обработки, не имея опыта, поможет Active Speed. Lasertube динамически управляет всеми параметрами резки, а также обеспечивает неизменную надежность стандартной лазерной резки в тяжелых условиях работы. Отменная надежность!
 Active Focus
Изменение материала или толщины без допущения погрешностей благодаря дфункции Active Focus. Смешанная работа в 2D и 3D, сверление и маркировка выполняются только в оптимальных условиях с повышением качества и производительности, так как всегда присутствует наилучшее фокусирование без необходимости в перепрограммировании. Качество "в фокусе"!
 Active Weld
Найти сварку и изменить ориентирование трубы для позиционирования обработок всех деталей одинаково на всех прутках стало гораздо проще, благодаря новым функциям, ставшими возможными благодаря EVO

Система Active Scan:

Эффективное решение для компенсации ошибок, связанных с кривизной труб. За несколько секунд оптическое устройство измеряет трубу и вводит в программу обработки детали необходимые компенсации, которые позволяют добиться необходимой точности.

Active Weld

Но главное преимущество заключается в качестве производства. При значительном сварном шве машина адаптирует при каждой проходке параметры лазера для обеспечения непрерывности резки и отсоединения всех обрезков.

Динамичная разметка: экономия времени и материалов

Оптимизировать расход материалов? Станок делает это в автоматическом режиме, устанавливая последовательность отрезаемых частей так, чтобы сократить до минимума обрезки в конце прутка. Эта важная функция становится еще полезнее благодаря возможности выгружать изделия в разные позиции, что предполагает значительную экономию времени и помощь в упорядоченной выгрузке производимых деталей.

Качество изделий, внутри и снаружи

Эффективная вытяжная система собирает и удаляет через конечный шпиндель большую часть обрезков и дымовых газов, образованных во время работы. Для труб круглого сечения, внутренняя поверхность которых должна оставаться как можно чище, подключается так называемая «ложка» – дополнительное устройство, расположенное с передней стороны прутка и собирающее все отходы резки. Это устройство запускается посредством настройки ПО, и не требуется переоборудование станка.

Allroad: Труба, которую невозможно себе даже представить


Легко спроектировать и разрезать можно не только трубы круглого, квадратного и прямоугольного сечения, но и специальные и открытые профили. В течение многих лет выбор трубообразных профилей отличных от стандартных форм (круглой, квадратной, прямоугольной) сильно вырос. Работа со специальными и открытыми профилями теперь не требует особого оборудования. Полная грузоподъемность и маневренность в сочетании с полной свободой проектирования изделий посредством набора программ BLMelements не имеет себе равных по надежности и эксплуатационным показателям.

Artube: от чертежа до изделия одним щелчком


Спроектировать изделие или целый каркас, а затем превратить его в программу для станка займет всего несколько секунд. Можно также импортировать 3D-модели изделий, спроектированных в других программах CAD, и моментально отправить на станок всю необходимую информацию для начала производства. Благодаря Artube весь потенциал Lasertube используется с самого начала работы и без единой ошибки.

Protube: безошибочное планирование

Создать программы для выполнения изделий и распределить их по партиям возможно посредством Protube, который автоматически рассчитывает количество необходимых прутков, делает разметку изделий с учетом минимальных обрезков, определяет необходимое для выполнения работы время, а также производит контроль продвижения производства в режиме реального времени.

All-In-One: гибка и лазер разработаны друг для друга


Гибка и лазерная резка: вот что делает трубу готовым изделием. Однако раздельное использование двух технологий всегда представляет собой сложности. Станки компании ВLM GROUP спроектированы для совместной работы этих двух технологий в предварительном решении всех проблем. Все в автоматическом режиме.

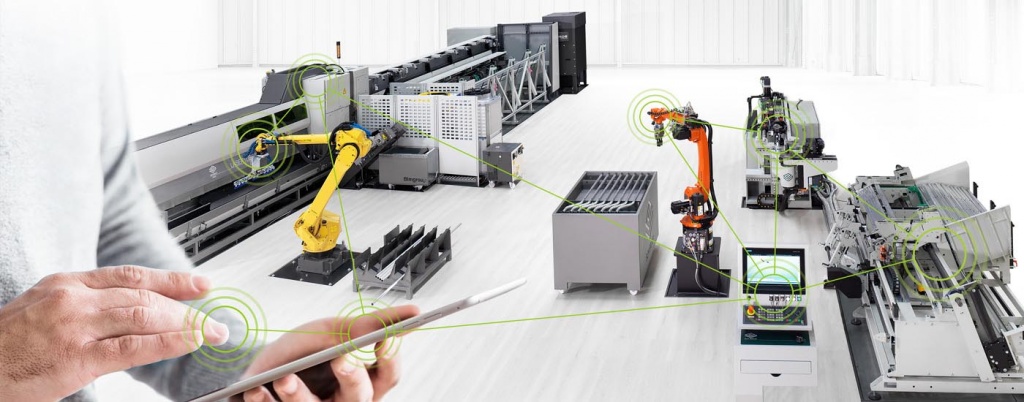

Интеграция: для того, чтобы играть в команде

Станки BLM GROUP обладают всеми характеристиками, отвечающими требованиям Industry 4.0. Станки компании легко интегрируются с другими системами перемещения и обработки, имеют интерфейс с системой управления (ERP), от которой они получают производственные заказы, и которой отправляют обратно данные, необходимые для управления и мониторинга производства.


Несчетное количество приложений

Примеры приложений для LT7

Производитель: BLM Group
Сделать запрос на LT7

Вся информация в нужный момент и в нужном месте

Уже с самого первого использования можно отметить простоту эксплуатации нового дисплея. Новый интерфейс отличается полностью обновленным, но вместе с тем уже знакомым видом: каждое действие основывается на уже знакомых жестах, но сейчас все выглядит гармоничнее и реактивнее. Команды организованы в более четком порядке и узнаваемы по пиктограммам. Другими словами, работа с новым интерфейсом становится более приятной.


Для резки станком LT7 не требуется опыт.

Правильную установку параметров резки, то есть выбор самого лучшего режима работы лазерного источника в зависимости от материала и толщины, делает сама машина. Таким образом, в твоем распоряжении база данных всех параметров резки, для всех материалов и толщин, к которым следует добавить способность лазера адаптироваться к условиям мгновенной скорости и к траектории резки.
В чем преимущество? В том, что уже с первой детали будет гарантировано самое лучшее качество.


Все на корпусе станка

Все инструкции по эксплуатации станка для лазерной резки и процедуры по плановому техобслуживанию доступны на панели оператора посредством многочисленных видеороликов и простых указаний. Поэтому любой оператор в состоянии управлять станком и обеспечить самый высокий уровень продуктивности.
