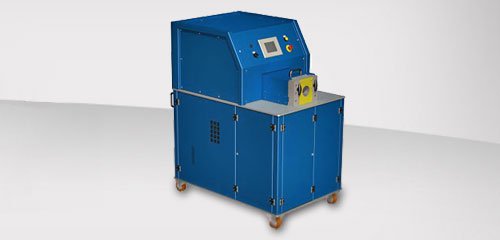

Станок для радиального обжима Tubimatic-AX cерии Universal

Сделать запрос на Tubimatic-AX

Комбинированный станок для радиально-осевой обработки концов труб обладает продуманной технологией производства и подходит для решения разных задач.

Используя стандартные инструменты для станков с ЧПУ, он способен выполнять радиальную развальцовку или обжатие. С помощью зажимной колодки и оправок или волочильных колец станок производит осевое деформирование в виде закатки.

Совместим со стандартными С-инструментами для cтанков.

Технические характеристики

Модуль деформирования
Диаметр трубы для развальцовки/обжатия, мм	20...70/10...70*
Диаметр трубы для внутреннего/внешнего C-инструмента, мм	20...70*
Диаметр трубы для осевой деформации, мм	5...150*
Длина радиальной деформации, мм	40...80*
Длина осевой деформации, мм	40...100*
Толщина стенки трубы, макс., мм	4*
Осевой шаг	∅100 x 100 мм – 24 т
Шаг развальцовки/обжатия	при ∅7мм*
Ход зажима	∅100 x 50 мм – 24 т
Среднее время цикла, с	~3
* в зависимости от инструмента

Гидравлическое оборудование
Емкость бака, л	63
Объемная подача, л/мин	16
Давление, бар	300
Двигатель	5,5кВт – Питание 400В / 16A
Электромагнитные клапаны	24В Bosch Rexroth

Электрическое оборудование

ПЛК Möller XC100 24В
Сенсорный экран 3,5“
Импульсное управление (минимизация отпечатков сегментов)
Выключатель питания
Выключатель системы управления
Предохранительное реле защиты инструмента
Аварийный выключатель
Кнопка с подсветкой „Квитировать аварийное выключение“
Сигнальная лампочка „Процесс завершён“
Ножная педаль

Конструкция станка

Универсальный корпус HW-Flex
Электрошкаф с достаточным резервом
Гидравлический агрегат крепится к корпусу винтами
С-зажим для стандартных внутренних и внешних С-инструментов
Модуль осевой деформации

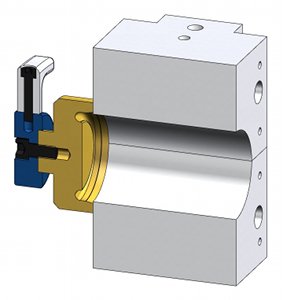

Зажимное инструментальное приспособление для осевого деформирования
Настройка подачи и отвода через сенсорный экран
Сенсорный экран встроен в корпус станка
Предохранительные раздвижные дверцы
Размеры: Д = 1200; Ш = 800; В = 1500 мм
Цвет корпуса – Ral 5010 ярко-голубой
Цвет электрошкафа – Ral 7035 лекгий серый
Цвет приспособления для зажима инструмента "AX" – зеркальный
Вес ок. 500 кг

Дополнительное оборудование

Цвет - по желанию
Электрическое оборудование Siemens
Аварийное отключение через реле защиты
Подключение без нейтрального провода
Другие параметры сети
Подключение к управлению роботом RS232
Разъем Profibus
Маслоохладитель
Масляная ванна
Централизованная смазка поверхностей скольжения (Pico)
Централизованная смазка поверхностей скольжения (Vogel)
Контроль уровня смазки
Контроль уровня и температуры масла
Контроль загрязнения фильтра
Осевой шаг 11 т (до -50% времени цикла)
Осевой шаг 34 т (до +100% времени цикла)
Увеличенная мощность 7,5 кВт – 20 л/мин
Увеличенная мощность 11 кВт – 25 л/мин

Производитель: Wecotech

Сделать запрос на Tubimatic-AX

Tubimatic-AX - комбинированный станок для радиально-осевой обработки концов труб.

Особенности Tubimatic-AX:

радиально-осевая обработка концов труб
развальцовка труб ∅20...70 мм
обжатие труб ∅10...70 мм
осевая деформация ∅5...150 мм
толщина стенки - до 8 мм
