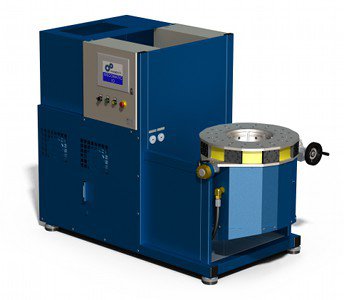

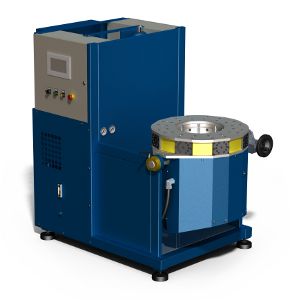

Станок для радиального обжима Wecomatic-IO 11KW...33KW cерии WECO

"Wecomatic" – современная концепция радиального деформирования.

Большая траектория движения и программируемый угол наклона внутреннего и внешнего инструмента позволяют выполнять максимальное количество видов деформирования.

ЧПУ-оси с гибким программированием обладают высокой мощностью, скоростью и точностью. Практичное программное обеспечение "Wecomatic CNC" позволяет создавать и настраивать программы деформирования.

Технические характеристики

В таблицах сведены параметры станков мощностью 11, 22 и 33кВт, базовая модель Wecomatic-11KW, параметры в скобках: (Wecomatic-22KW, Wecomatic-33KW).

Электрическое оборудование

• ПЛК Möller XC201
• Сенсорный экран 10,4“
• Выключатель питания
• Аварийный выключатель
• Выключатель системы управления
• Кнопка с подсветкой „Квитировать аварийное выключение“
• Кнопка "Подтверждение пуска"
• Система ЧПУ для управления внешним и внутренним инструментом с гибким программированием
• Внешние и внутренние ЧПУ-оси с регулирующими модулями
• Система измерений абсолютных перемещений снаружи и внутри
• Ножная педаль

Конструкция станка

• Универсальный корпус HW-Flex
• Электрошкаф низкого и высокого напряжения
• Быстросменный фланец для основного инструмента
• Быстросменная система для цанги
• Быстросменное соединение для установки внешних инструментов

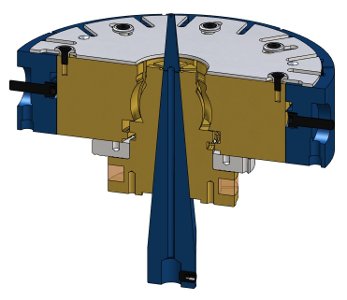

• Внутренний и внешний инструмент с системой измерения абсолютных
• перемещений и регулирующими клапанами с программным управлением
• Масляная ванна с подножкой
• Размеры, мм: 2100x1100x1800 (2200x1200x1700, 2900x1200x1700)
• Цвет рамы станка – Ral 5010 ярко-голубой
• Цвет шкафов управления – Ral 7035 лекгий серый
• Цвет модуля деформирования – смолисто-черный с полировкой
• Вес, кг - ок. 950 (1700, 2100)
• Регулируемая централизованная смазка поверхностей скольжения (Vogel)
• Контроль уровня смазки
• Контроль уровня и температуры масла
• Контроль загрязнения фильтра

Дополнительное оборудование

• Цвет - по желанию
• Электрическое оборудование Siemens
• Подключение без нейтрального провода
• Другие параметры сети
• Диаметр трубы, макс. 400 мм
• Диаметр трубы, макс. 600 мм
• Длина деформирования макс. 200 мм
• Осевой шаг 150 мм – 11 т (до -25% времени цикла)
• Осевой шаг 150 мм – 25 т (до +25% времени цикла)
• Осевой шаг 200 мм – 60 т (до +150% времени цикла)
• Повышение давления на 300 бар (до +40% мощности)
• Подключение к управлению роботом RS232
• Разъем Profibus

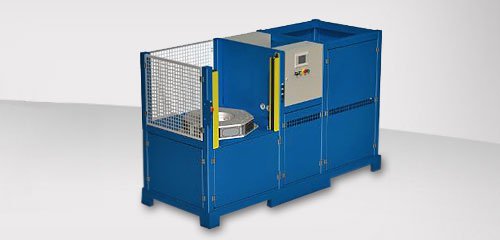

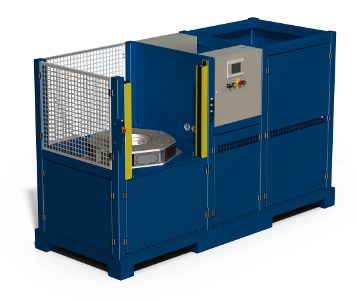

• Решетка с защитной световой завесой
• Цифровая система измерений абсолютных перемещений SSI (до -20% времени цикла)
• Двуручное управление с отдельным пультом
• Убирающийся в корпус сенсорный экран установлен на линейном рычаге.
• Сенсорный экран системы управления расположен на поворотном рычаге.
• Внешний счетчик деталей (время работы, количество деталей)
• Жидкостно-масляный теплообменник
• Ванна для сбора масла

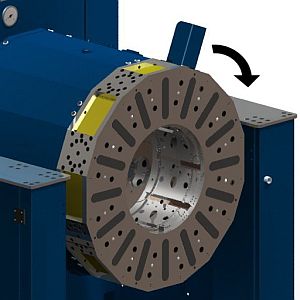

• Поворотный (60°) внутренний и внешний инструмент
• Освещение рабочего места
• Индикатор состояния
• Оптический датчик определения сварочного шва
• Замок-выключатель „Ручной режим/Автоматический режим“
• Подключение педали через разъем Harting
