Трубогибочный станок с ЧПУ Wecobender-IO

Сделать запрос на Wecobender-IO

Wecobender-IO позволяет осуществить деформирование и сгибание в одном процессе, станок "Wecomatic" с ЧПУ выполняет все основные виды деформирования, встраиваемый гибочный станок с ЧПУ создает экономически выгодную комбинацию: деформирование одного конца короткой трубы и сгибание другого (макс. 20°) происходит в одном рабочем процессе без лишнего расхода материала (без обрезки краев).

Технические решения

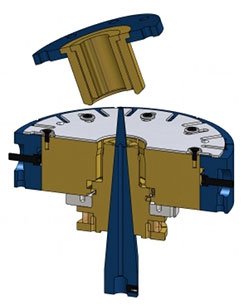

Модуль деформирования
Диаметр трубы, мм 20...200*
Длина деформирования, мм (макс.) 100*
Толщина стенки трубы, мм (макс.) 2*
Поворотный внутренний и внешний инструмент, ° (минимизация отпечатков сегментов) 67,5
Угол гибки макс, ° 1,5хдиаметр трубы
Среднее время цикла, с ~15
Осевой шаг, мм Ø120х150мм - 25т
Шаг деформирования при Ø26мм*
Радиальный шаг 8x овальные x 60мм – 27т
*) в зависимости от инструмента
Гидравлическое оборудование
Емкость бака, л 200
Объемная подача, л/мин 115 / 80
Давление, бар 220
Двигатель 2x 11 кВт, питание: 400 В / 64 A
Регулировочные клапаны 24 В Bosch Rexroth
Масляно-воздушный теплообменник, кВт/C° 0,3
Аккумулятор давления

Электрическое оборудование:

  • ПЛК Möller XC201
  • Сенсорный экран 10,4“
  • Выключатель питания
  • Аварийный выключатель
  • Выключатель системы управления
  • Кнопка с подсветкой „Квитировать аварийное выключение“
  • Кнопка "Подтверждение пуска"
  • Система ЧПУ для управления внешним и внутренним инструментом с гибким программированием
  • Внешние и внутренние ЧПУ-оси с регулирующими модулями
  • Система измерений абсолютных перемещений снаружи и внутри
  • Защитная световая завеса зиговки
  • Ножная педаль

Производитель: Wecotech
Сделать запрос на Wecobender-IO

Wecobender-IO - деформирование и сгибание в одном процессе, станок "Wecomatic" с ЧПУ выполняет все основные виды деформирования, встраиваемый гибочный станок с ЧПУ создает экономически выгодную комбинацию.

Особенности Wecobender-IO:

  • деформация и гибка в одном процессе
  • длина деформирования до 100мм
  • поворотный внутренний и внешний инструмент
  • угол гибки до 30°
  • труба ∅20...200мм
