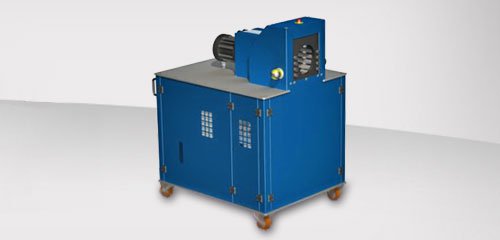

Станок для радиального обжима Tubax-U cерии Universal

Сделать запрос на Tubax-U

"Tubax-U" – универсальный осевой станок. Благодаря большому выбору дополнительных опций, агрегатная система станка способна справиться с любым видом развальцовки.

Универсальная система инструментов позволяет обрабатывать трубы с разным диаметром, толщиной стенки, формы и длиной деформации.

Технические характеристики

Модуль деформирования
Диаметр трубы, мм 10...150*
Длина деформирования макс., мм 100*
Толщина стенки трубы, макс., мм 4*
Осевой шаг ∅100 x 100 мм – 19 т
Ход зажима ∅120 x 100 мм – 27 т
Среднее время цикла, с ~5

* в зависимости от инструмента
Гидравлическое оборудование
Емкость бака, л 63
Объемная подача, л/мин 16
Давление, бар 300
Двигатель 5,5кВт – Питание 400В / 16A
Электромагнитные клапаны 24В Bosch Rexroth

Электрическое оборудование

  • ПЛК Möller XC100 24В
  • Реле защиты электродвигателя и аварийный выключатель
  • Двуручное управление

Конструкция станка

  • Универсальный корпус HW-Flex
  • Электрошкаф с достаточным резервом
  • Гидравлический агрегат крепится к корпусу винтами
  • Инструментальный магазин

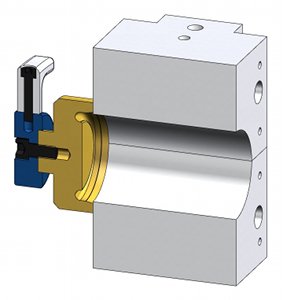

  • Модуль деформирования с посадочным местом под инструмент
  • Устройство быстрой смены инструмента с предохранительным кожухом
  • Управление подачей и обратным ходом с помощью маховика со шкалой
  • Зажимное устройство с посадочным местом под инструмент
  • Размеры: Д = 1200; Ш = 875; В = 1400 мм
  • Цвет корпуса – Ral 5010 ярко-голубой
  • Цвет шкафа управления – Ral 7035 лекгий серый
  • Цвет модуля деформирования – смолисто-черный
  • Вес ок. 600 кг

Дополнительное оборудование

  • Цвет - по желанию
  • Электрическое оборудование Siemens
  • Подключение без нейтрального провода
  • Другие параметры сети
  • Подключение к управлению роботом RS232
  • Разъем Profibus
  • Счетчик деталей, простой
  • Маслоохладитель
  • Масляная ванна
  • Контроль уровня и температуры масла
  • Контроль загрязнения фильтра
  • Диаметр трубы 10 – 200 мм кл. 400
  • Диаметр трубы 10 – 200 мм кл. 400
  • Осевой шаг 150 мм – 34 т (до +50% времени цикла)
  • Ход зажима 150 мм – 34 т (до +50% времени цикла)
  • Увеличенная мощность 7,5 кВт – 20 л/мин
  • Увеличенная мощность 11 кВт – 25 л/мин

Производитель: Wecotech
Сделать запрос на Tubax-U

Tubax-U – универсальный осевой станок для любого вида развальцовки.

Особенности Tubax-U:

  • универсальный осевой станок
  • любые виды развальцовки
  • трубы ∅10...150мм
  • толщина стенки - до 4мм
