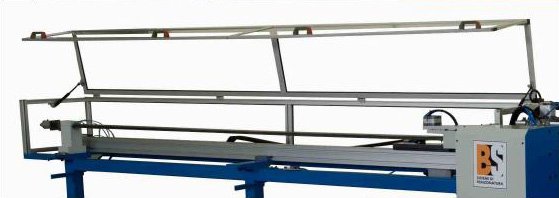

Станок для перфорации (пробивки) отверстий в трубе P 80

Сделать запрос на P 80

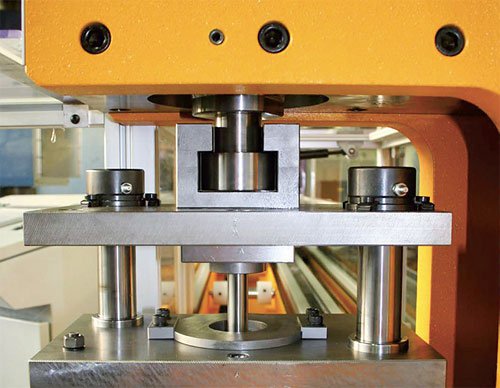

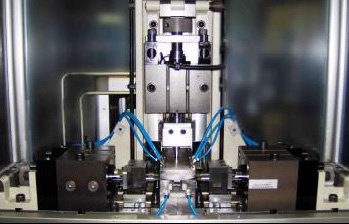

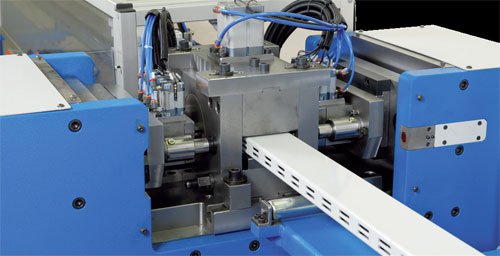

Автоматический пробивной станок для труб и профилей, может быть оснащён от одного до четырёх перфорационных цилиндров, позволяя таким образом пробивку отверстий в трубе со всех сторон одновременно. Каждый цилиндр может быть снабжён пуансонами с различными геометрическими характеристиками (до трёх пуансонов для каждого цилиндра), реализуя таким образом готовую продукцию различного типа. Наличие внутренней матрицы позволяет перфорировать отверстия без деформации.

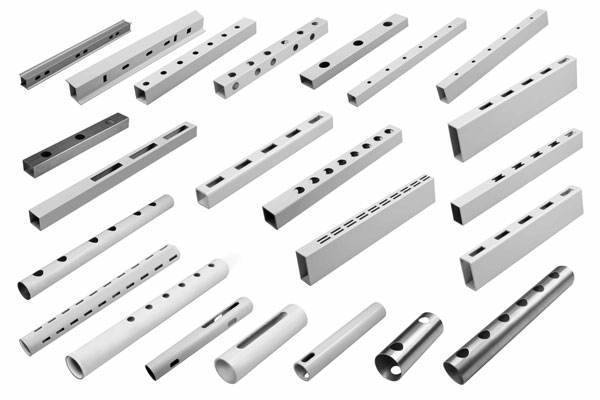

Станок P80 позволяет обработку труб с круглым, квадратным и прямоугольным сечениями, с диаметром от 20 до 120 мм и длиной до 6000 мм; так же пригоден для пробивки полосового металла и профилей с разными геометрическими характеристиками: “L”, “C”, “U”, “.”.

Технические решения

Системы ЧПУ и панели оператора - SIEMENS, это гарантирует высокую надёжность при эксплуатации, простоту установки и применения, а так же высокий уровень послепродажного обслуживания станка.

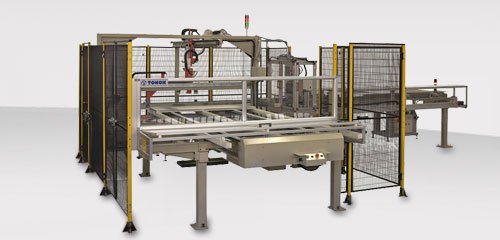

Наличие системы загрузки и разгрузки деталей, позволяет автоматизировать и ускорить рабочий процесс машины, уменьшая таким образом эксплуатационные расходы.

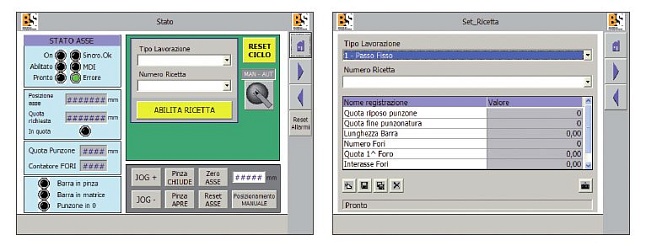

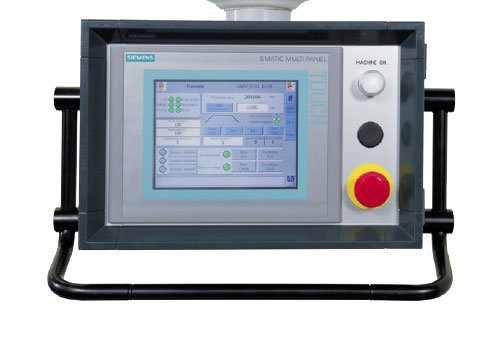

Наличие touch screen экрана Siemens с доступом ко всем страницам ПЛК с языком и в цвете, в комплектации с ЧПУ Simatic S7 1200 обеспечивают простой и интуитивный интерфейс для программирования и контроля параметров работы, позволяют облегчить эксплуатирование и программирование станка.

Возможность подключения станка к компьютерной сети для дистанционного программирования и передачи рабочих данных. Также присутствует удаленный сервис и дистанционная диагностика онлайн для быстрого технического обслуживания по всему миру.

Технические характеристики

Параметры
Количество цилиндров 1
Количество обрабатываемых сторон от 1 до 2
Тип отверстий сквозное/глухое
Регулируемый с дисплея ход пуансона, мм 100
Вырубное усилие*, кН 150
Виды обрабатываемых сечений: круглое, квадратное, прямоугольное, U, L, Ω, плоское, прочие
Минимальное сечение, мм 25х25
Максимальное сечение, мм 80х80
Максимальная длина**, мм 3000
Минимальное расстояние между последним отверстием и клещами захвата заготовки, мм 5
Двигатель безщеточный
Скорость позиционирования, м/мин 60
Точность позиционирования, мм на 3000 мм ±0,2
Производительность***, м/мин 1,5 для труб
4 для профилей

* по требованию - увеличение мощности цилиндров (вырубное усилие).

** по требованию до 6000 мм.

*** для N.60 отверстий с шагом 50мм для длины 3000мм, включая процесс подачи трубной заготовки в рабочую зону.

Производитель: BS
Сделать запрос на P 80

P 80 позволяет производить пробивку отверстий в трубах различного сечения. Высокая производительность и простота в применении.

Особенности P 80:

  • автоматический перфорационный станок
  • минимальное время настройки
  • высокая производительность

Пробивка отверстий в трубе: станки для дорновой пробивки отверстий (перфорация) в трубе и профиле, итальянской компании BS отличаются уникальным подходом к стандартным решениям для пробивки.

Дорновая пробивка требуется в тех случаях когда для пробивки отверстий в трубе нужна точность выше стандартной, но приходится искать экономически приемлемые решения.
