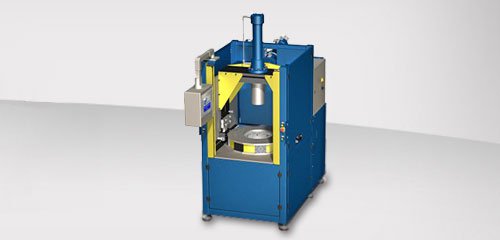

Станок для радиального обжима Wecobender-IO cерии WECO
Сделать запрос на Wecobender-IOДеформирование и сгибание в одном процессе: деформирование одного конца короткой трубы и сгибание другого (макс. 20°) происходит в одном рабочем процессе без расхода материала (без обрезки краев).
Станок "Wecomatic" с ЧПУ выполняет все основные виды деформирования. Встраиваемый гибочный станок с ЧПУ создает экономически выгодную комбинацию.
Технические характеристики
В таблицах приведены основные технические характеристики.
Модуль деформирования | |
Диаметр трубы, мм | 20...200* |
Длина деформирования макс., мм | 100* |
Толщина стенки трубы, макс., мм | 2* |
Поворотный внутренний и внешний инструмент | 67,5° |
Угол гибки макс. | 30° |
Радиус гибки, мин. | 1,5x∅ трубы |
Среднее время цикла, с | ~15 |
Осевой шаг | ∅120 x 150мм – 25т |
Шаг деформирования | при ∅26мм* |
Радиальный шаг | 8x овальные x 60мм – 27т |
* в зависимости от инструмента |
Гидравлическое оборудование | |
Емкость бака, л | 200 |
Объемная подача, л/мин | 115/80 |
Давление, бар | 220 |
Двигатель | 2х11кВт – Питание 400В/64A |
Регулировочные клапаны | 24В Bosch Rexroth |
Масло-воздушный теплообменник | 0,3 кВт/C° |
Аккумулятор давления |
Электрическое оборудование
- ПЛК Möller XC201
- Сенсорный экран 10,4“
- Выключатель питания
- Аварийный выключатель
- Выключатель системы управления
- Кнопка с подсветкой „Квитировать аварийное выключение“
- Кнопка "Подтверждение пуска"
- Система ЧПУ для управления внешним и внутренним инструментом с гибким программированием
- Внешние и внутренние ЧПУ-оси с регулирующими модулями
- Система измерений абсолютных перемещений снаружи и внутри
- Защитная световая завеса зиговки
- Ножная педаль
Конструкция станка
- Профильная рама со сварным соединением
- Гибочный станок в виде поворотной траверсы из тяжелого профиля с штифт-болтовыми соединениями
- Вертикальная инструментальная ось проходит через прецизионные салазки по бокам траверсы.
- Установка в седло траверсы для передачи вертикально возникающих сил
- Сгибающий цилиндр расположен между траверсой и рамой станка
- Электрошкаф низкого и высокого напряжения
- Гидравлический агрегат установлен на раме из профильной стали
- Радиус гибки регулируется вручную
- Вертикальный блок ввода-вывода для ЧПУ

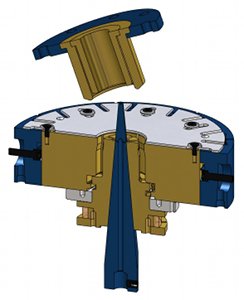

- Быстросменный фланец для основного инструмента
- Быстросменная система для цанги
- Быстросменное соединение для установки внешних инструментов
- Масляная ванна с подножкой
- Размеры: Д = 2000; Ш = 1200; В = 2500 мм
- Цвет рамы станка – Ral 5010 ярко-голубой
- Цвет шкафов управления – Ral 7035 лекгий серый
- Цвет модуля деформирования – смолисто-черный с полировкой
- Вес ок. 1800 кг
- Регулируемая централизованная смазка поверхностей скольжения (Vogel)
- Контроль уровня смазки
- Контроль уровня и температуры масла
- Контроль загрязнения фильтра
- Решетка с защитной световой завесой
Дополнительное оборудование
- Цвет - по желанию
- Электрическое оборудование Siemens
- Другие параметры сети
- Повышение давления на 300 бар (до +40% мощности)
- Подключение к управлению роботом RS232
- Разъем Profibus
- Цифровая система измерений абсолютных перемещений SSI (до -20% времени цикла)
- Внешний счетчик деталей (время работы, количество деталей)
- Жидкостно-масляный теплообменник
- Ванна для сбора масла
- Поворотный (60°) внутренний и внешний инструмент
- Освещение рабочего места
- Индикатор состояния
- Оптический датчик определения сварочного шва
- Замок-выключатель „Наладка/Авто“
- Подключение педали через разъем Harting
- Формовка торца
- Tube-Form ELE
- AST 30
- AST 80-100-122
- E-SHAPE
- E-FORM
- 3-RUNNER
- Радиальный обжим: cерия Easy
- Tubex
- Tubin
- Tubimatic UNO
- Tubimatic DUO
- Tubax
- Радиальный обжим: cерия Universal
- Tubex-U
- Tubin-U
- Tubimatic-U UNO
- Tubimatic-U DUO
- Tubimatic-U TRE
- Tubimatic-IO
- Tubimatic-AX
- Tubex-IO
- Tubex-IO S
- Tubax-U
- Радиальный обжим: cерия WECO
- Wecomatic-IO 11KW...33KW
- Wecobender-IO
- Зиговка
- Tubiroll-2R
- Tubirax
- КИМ
Wecobender-IO - деформирование одного конца и сгибание другого происходит в одном рабочем процессе без обрезки краев.
Особенности Wecobender-IO:
- деформирование и сгибание в одном процессе
- встраиваемый гибочный станок с ЧПУ
- без обрезки краев
- трубы ∅20...200мм
- толщина стенки - до 2мм
