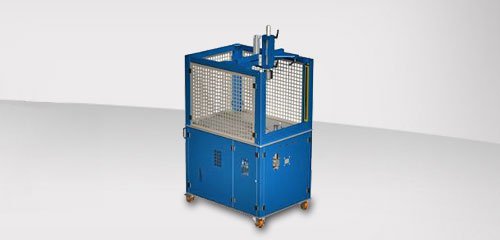

Станок для зиговки Tubiroll-2R

Сделать запрос на Tubiroll-2R

Автоматический зиговочный станок "Tubiroll-2R" разработан специально в качестве приставного агрегата. Полностью автоматический процесс деформирования позволяет оператору заниматься подготовкой и дальнейшей обработкой без отрыва от производства. Станок отличается бесперебойной работой, безопасностью процесса обработки и скоростью производства.

Технические характеристики

В таблицах приведены основные технические характристики.

Модуль деформирования
Диаметр трубы, мм	60...600*
Длина деформирования макс., мм	100*
Толщина стенки трубы (сварка внахлёстку), макс., мм	1*
Глубина зиговки, макс.,, мм	15°
Окружная скорость (ручная регулировка), м/мин	0-75
Роликовая подача (ручная регулировка), мм/с	0...5
Ускоренная роликовая подача, мм/с	10
Время цикла: зиговка 10мм, ∅200 мм	~8
* в зависимости от инструмента

Гидравлическое оборудование
Емкость бака, л	63
Расход СОЖ, л/мин	20
Давление привода роликов, бар	140
Объемная подача, л/мин	3
Подача давления с ручной регулировкой, бар	160
Двигатель	5,5кВт – Питание 400В / 16A
Электромагнитные клапаны	24 В Bosch Rexroth
Регулировочный клапан	Wandfluh

Электрическое оборудование

ПЛК Möller XC201
Выключатель питания
Выключатель системы управления
Аварийный выключатель
Кнопка с подсветкой „Квитировать аварийное выключение“
Защитная световая завеса зиговки
Потенциометр „Время ускоренного хода“
Потенциометр „Время подачи“
Выключатель пневматики
Ножная педаль

Конструкция станка

Универсальный корпус HW-Flex
Электрошкаф с достаточным резервом
Гидравлический агрегат крепится к корпусу винтами
Приспособление для крепления пустотелых инструментов для деформирующих роликов
Износостойкая станина с радиально расположенными Т-образными пазами для центровки трубы
Решетка с защитной световой завесой
Размеры: Д = 1250; Ш = 880; В = 2600 мм
Цвет корпуса – Ral 5010 ярко-голубой
Цвет электрошкафа – Ral 7035 лекгий серый
Цвет станины – металлический
Вес ок. 500 кг

Дополнительное оборудование

Цвет - по желанию
Электрическое оборудование Siemens
Подключение без нейтрального провода
Другие параметры сети
Подключение к управлению роботом RS232
Разъем Profibus
Счетчик деталей, простой
Маслоохладитель
Масляная ванна
Контроль уровня и температуры масла
Контроль загрязнения фильтра
Статический суппорт ведущих роликов (для длинных труб)
Пневматический центровочный и прижимающий суппорт для труб длиной макс. 600 мм O 600 мм
Пневматический центровочный и прижимающий суппорт для труб длиной макс. 1000 мм O 600 мм
Пневматический центровочный и прижимающий суппорт для труб длиной макс. 1000 мм O 1000 мм
Пневматический центровочный и прижимающий суппорт для труб длиной макс. 1000 мм O 1400 мм
Увеличенная макс. длина деформирования 200 мм
Увеличенная макс. длина деформирования 300 мм
Увеличенный макс. диаметр 1000 мм
Увеличенный макс. диаметр 1400 мм

Производитель: Wecotech

Сделать запрос на Tubiroll-2R

Автоматический зиговочный станок Tubiroll-2R разработан специально в качестве приставного агрегата.

Особенности Tubiroll-2R:

автоматический зиговочный станок
работает в качестве приставного агрегата
трубы ∅60...600мм
толщина стенки - до 1мм
глубина зиговки до 15мм
