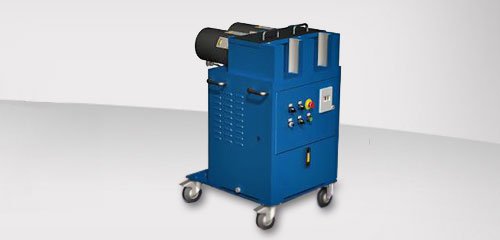

Станок для радиального обжима Tubimatic DUO cерии Easy

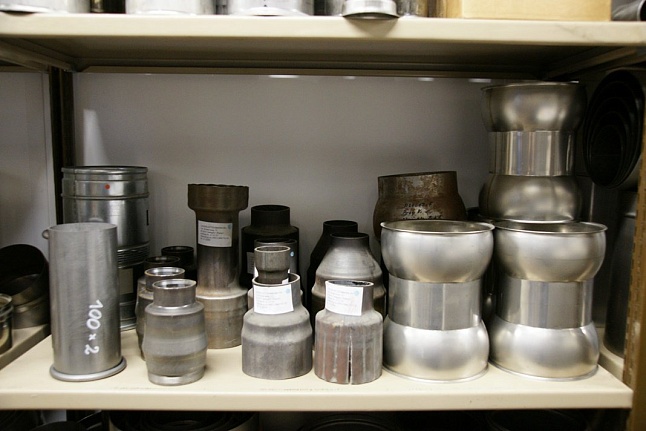

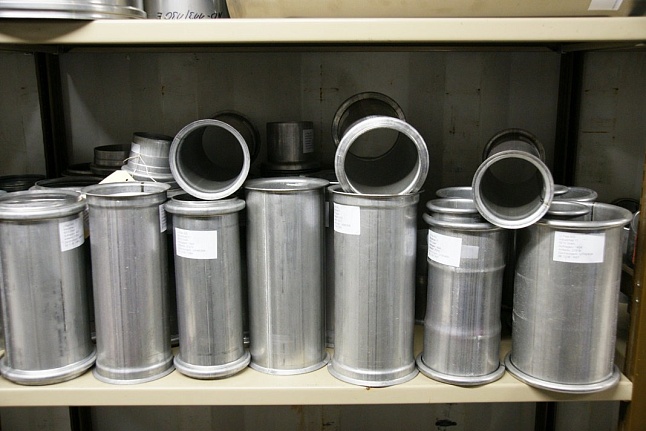

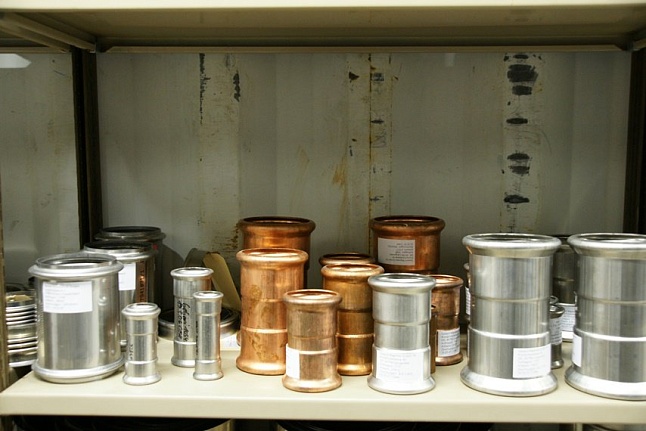

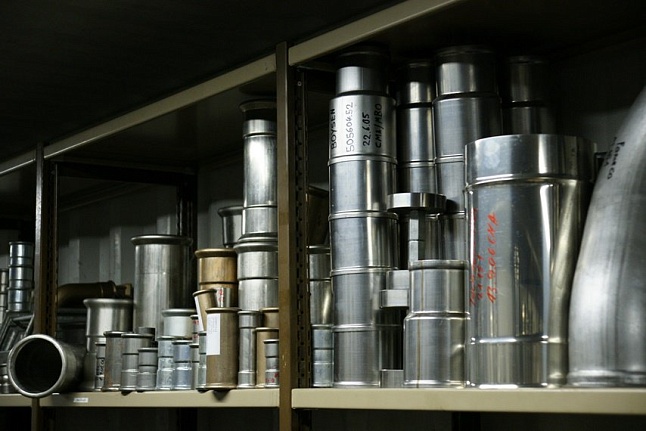

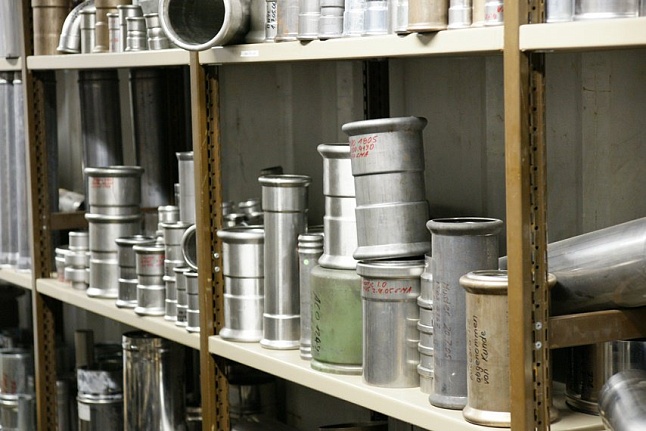

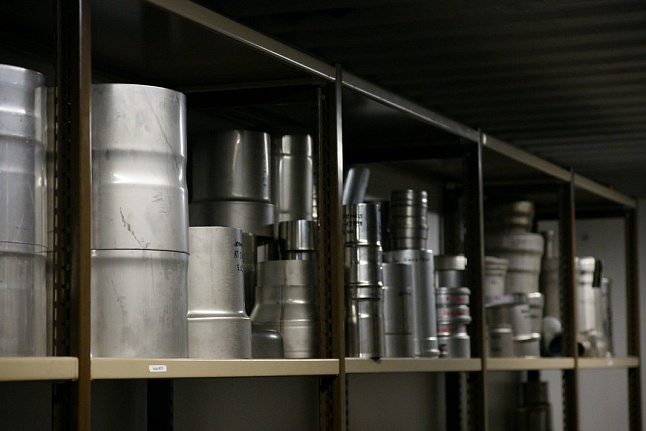

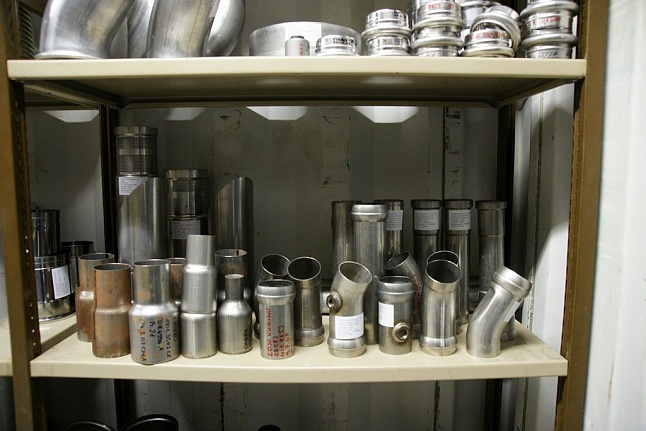

Сделать запрос на Tubimatic DUOРазвальцовка и обжатие труб, калибровка концов труб после сгиба и/или сварки. Компактный станок идеально подходит в качестве приставного агрегата.
Совместим со стандартными инструментами для cтанков с ЧПУ.
Технические характеристики
Модуль деформирования | |
Диаметр трубы для развальцовки/обжатия, мм | 20...70/10...70* |
Длина деформирования (макс), мм | 90* |
Толщина стенки трубы (макс), мм | 4* |
Осевой шаг | ∅100 x 100мм – 19т |
Шаг развальцовки/обжатия | при ∅7мм* |
Среднее время цикла, с | ~4 |
* в зависимости от инструмента |
Гидравлическое оборудование | |
Емкость бака, л | 50 |
Объемная подача, л/мин | 13 |
Давление, бар | 240 |
Двигатель | 4 кВт – Питание 400В / 16A |
Электромагнитные клапаны | 24В Bosch Rexroth |
Электрическое оборудование
- ПЛК Eaton XC101
- Предохранительное реле защиты инструмента
- Импульсное управление (минимизация отпечатков сегментов)
- Реле защиты электродвигателя и аварийный выключатель
- Потенциометр (импульсная регулировка количества шагов деформации)
- Импульсный выключатель
- Сигнальная лампочка „Процесс завершён“
- Ножная педаль
Конструкция станка
- Компактный корпус со встроенной электрической и гидравлической системой
- С-зажим для крепления 1 стандартного C-инструмента для внутренней и внешней обработки
- Компактный модуль развальцовки и/или обжатия с 1 рабочей зоной
- Управление подачей и обратным ходом с помощью маховика со шкалой
- Размеры вертикального варианта: Д = 500; Ш = 600; В = 1150мм
- Цвет корпуса – Ral 5010 ярко-голубой
- Цвет модуля развальцовки – смолисто-черный
- Вес ок. 450 кг
Дополнительное оборудование
- Цвет - по желанию
- Электрическое оборудование Siemens
- Аварийное отключение через реле защиты
- Подключение без нейтрального провода
- Счетчик деталей, простой
- Осевой шаг O 70 x 100 мм – 9 т (до -50% времени цикла)
- Основные инструменты
Производитель: Wecotech
- Формовка торца
- Tube-Form ELE
- AST 30
- AST 80-100-122
- E-SHAPE
- E-FORM
- 3-RUNNER
- Радиальный обжим: cерия Easy
- Tubex
- Tubin
- Tubimatic UNO
- Tubimatic DUO
- Tubax
- Радиальный обжим: cерия Universal
- Tubex-U
- Tubin-U
- Tubimatic-U UNO
- Tubimatic-U DUO
- Tubimatic-U TRE
- Tubimatic-IO
- Tubimatic-AX
- Tubex-IO
- Tubex-IO S
- Tubax-U
- Радиальный обжим: cерия WECO
- Wecomatic-IO 11KW...33KW
- Wecobender-IO
- Зиговка
- Tubiroll-2R
- Tubirax
- КИМ
Tubimatic UNO – развальцовка, обжатие и калибровка концов труб после сгиба и/или сварки.
Особенности Tubimatic DUO:
- развальцовка труб ∅20...70мм
- обжатие труб ∅10...70мм
- толщина стенки - до 4мм
- длина деформирования - до 90мм
