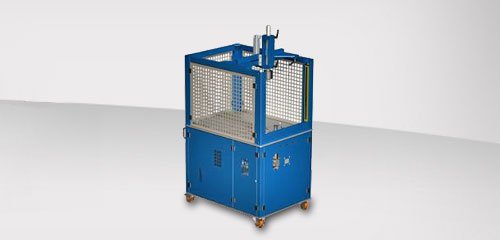

Станок для зиговки Tubirax
Сделать запрос на TubiraxАвтоматический зиговочный станок "Tubirax" разработан специально в качестве приставного агрегата. Полностью автоматический процесс деформирования позволяет оператору заниматься подготовкой и дальнейшей обработкой без отрыва от производства. Станок отличается бесперебойной работой, безопасностью процесса обработки и скоростью производства.
Технические характеристики
В таблицах приведены основные технические характеристики.
Модуль деформирования | |
Диаметр трубы, мм | 60...600* |
Длина деформирования макс., мм | 100* |
Толщина стенки трубы (сварка внахлёстку), макс., мм | 1* |
Глубина зиговки, макс.,, мм | 15° |
Окружная скорость (ручная регулировка), м/мин | 0-75 |
Роликовая подача (ручная регулировка), мм/с | 0...5 |
Ускоренная роликовая подача, мм/с | 10 |
Время цикла: зиговка 10мм, ∅200 мм | ~8 |
* в зависимости от инструмента |
Гидравлическое оборудование | |
Емкость бака, л | 63 |
Расход СОЖ, л/мин | 20 |
Давление привода роликов, бар | 140 |
Объемная подача, л/мин | 3 |
Подача давления с ручной регулировкой, бар | 160 |
Двигатель | 5,5кВт – Питание 400В / 16A |
Электромагнитные клапаны | 24В Bosch Rexroth |
Регулировочный клапан | Wandfluh |
Электрическое оборудование
- ПЛК Möller XC201
- Выключатель питания
- Выключатель системы управления
- Аварийный выключатель
- Кнопка с подсветкой „Квитировать аварийное выключение“
- Защитная световая завеса зиговки
- Потенциометр „Время ускоренного хода“
- Потенциометр „Время подачи“
- Выключатель пневматики
- Ножная педаль
Конструкция станка
- Универсальный корпус HW-Flex
- Электрошкаф с достаточным резервом
- Гидравлический агрегат крепится к корпусу винтами
- Приспособление для крепления пустотелых инструментов для деформирующих роликов
- Износостойкая станина с радиально расположенными Т-образными пазами для центровки трубы
- Решетка с защитной световой завесой
- Размеры: Д = 1250; Ш = 880; В = 2600 мм
- Цвет корпуса – Ral 5010 ярко-голубой
- Цвет электрошкафа – Ral 7035 лекгий серый
- Цвет станины – металлический
- Вес ок. 500 кг
Дополнительное оборудование
- Цвет - по желанию
- Электрическое оборудование Siemens
- Подключение без нейтрального провода
- Другие параметры сети
- Подключение к управлению роботом RS232
- Разъем Profibus
- Счетчик деталей, простой
- Маслоохладитель
- Масляная ванна
- Контроль уровня и температуры масла
- Контроль загрязнения фильтра
- Статический суппорт ведущих роликов (для длинных труб)
- Пневматический центровочный и прижимающий суппорт для труб длиной макс. 1000 мм O 1000 мм
- Пневматический центровочный и прижимающий суппорт для труб длиной макс. 1000 мм O 1400 мм
- Увеличенный макс. диаметр 1000 мм
- Увеличенный макс. диаметр 1400 мм
- Формовка торца
- Tube-Form ELE
- AST 30
- AST 80-100-122
- E-SHAPE
- E-FORM
- 3-RUNNER
- Радиальный обжим: cерия Easy
- Tubex
- Tubin
- Tubimatic UNO
- Tubimatic DUO
- Tubax
- Радиальный обжим: cерия Universal
- Tubex-U
- Tubin-U
- Tubimatic-U UNO
- Tubimatic-U DUO
- Tubimatic-U TRE
- Tubimatic-IO
- Tubimatic-AX
- Tubex-IO
- Tubex-IO S
- Tubax-U
- Радиальный обжим: cерия WECO
- Wecomatic-IO 11KW...33KW
- Wecobender-IO
- Зиговка
- Tubiroll-2R
- Tubirax
- КИМ
Автоматический зиговочный станок Tubirax разработан специально в качестве приставного агрегата.
Особенности Tubirax:
- автоматический зиговочный станок
- работает в качестве приставного агрегата
- трубы ∅60...600мм
- толщина стенки - до 1мм
- глубина зиговки до 15мм
